米国、「産業機械」の電気安全規格 NFPA79は2015版が有効!

米国・カナダ ] 2014/12/10(水)

NFPA79:2015は2014年4月29に発効し、2014年5月19日から、有効になっています。
今までの版は全て廃棄されました。
1.今までの改訂履歴
 NPFA79: 1997,2002,2007,2012,2015 (2012年までは5年毎だったが、今回は3年)
  尚、NFPA70(NEC:米国電気工事規定)は3年毎の改訂
2.NEC(米国電気工事規定)とNFPA79との関連

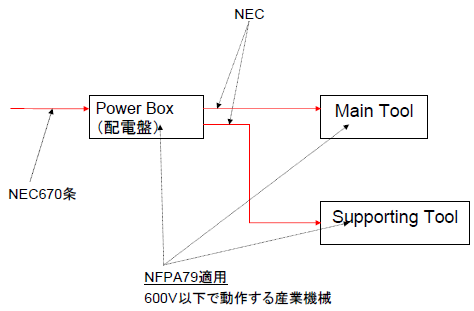

 NEC 670条(電源入力)で、NFPA79との繋がりがある。下図
  NECとNFPA79との関連

3.主な更新内容
(1)国際規格、IEC60204-1に整合
  ・NFPAマニュアルのスタイルを合わせた。
  ・IECの用語をNFPA条項と一緒に括弧内に挿入した。
  ・接地とボンディングに関連する用語は、付属書に移された。
(2)定義の改訂(削除、追加)
  ・Cable Trunking System :削除
  ・Duct:削除
  ・Industrial Control Panel :追加
  ・Protective Bonding Circuit :削除
  ・Protective Conductor:削除
  ・Sub-assembly :削除
  ・Surge Protective Device (SPD): 追加
(3)7.8節(サージに対する保護)が改訂
  IEC/EN60204-1に規定されていますが、NEC 230、285章に準じ、雷や開閉器の開閉等によるサージ電圧に対して保護する場合はULカテゴリに従ってUL認定されたTYPE 1, TYPE 2、TYPE 3及びTYPE 4のSPDを適切な場所に設置することが要求された。
(4)機器内アースの取り方
  8.13取付金具はグランド又は保護ボンディングとして使用できない。
(5)停止動作カテゴリが改訂
  ・通常の停止:カテゴリ1を使用(動作停止するために機械アクチエータが電源を供給状態で停止し、停止が完了してから電源を遮断する。)
  ・動作停止:カテゴリ2を使用(動作停止後も機械アクチエータに電源を供給したままにする制御停止)
  ・カテゴリ0(機械アクチエータの電源を即時遮断)が削除された。
(6)作業スペース
  11.5節の「作業空間」がNECの670条に合わせた。
  ・762mm以上(以前は750mm)
  ・ドアの要件は、少なくとも90°オープンする。
(7)周囲温度の補正係数の修正
  表12.5.5の60°と90°の係数が追加された。
(8)モータへの電線サイズ等の要求
  ・モータの電源への導体の要件を明確にした。
  ・分岐回路にはサーキットブレーカ又はフーズを備えること。
   (19章に「サーボ駆動装置、及びモータにおいて、分岐回路には過電流保護を備えること」が追加)
  ・全負荷許容電流は、モータが有する全負荷電流定格に置き換えた。
(9)2つ以上の電源供給がある場合の配線
  ・電源から、別々の回路切断を持つ。
  ・各切断対策からの電源配線が別々のレースウェイが必要。
  ・共通のジャンクションボックスを通過することができない。
(10)筐体の安全表示(ラベル)
  アークフラッシュ警告表示はANSI規格Z535.4に従うものとする。
4.NFPA79:2015の目次
 以下です。
Industrial Machinery
Table of Contents
Chapter 1 - Administration
Chapter 2 - Referenced Publications
Chapter 3 - Definitions
Chapter 4 - General Operating Conditions
Chapter 5 - Incoming Supply Circuit Conductor Terminations and Devices for Disconnecting and Removing Power
Chapter 6 - Protection from Electrical Hazards
Chapter 7 - Protection of Equipment
Chapter 8 - Grounding
Chapter 9 - Control Circuits and Control Functions
Chapter 10 - Operator Interface and Control Devices
Chapter 11 - Control Equipment: Location, Mounting, and Enclosures
Chapter 12 - Conductors, Cables, and Flexible Cords
Chapter 13 - Wiring Practices
Chapter 14 - Electric Motors and Associated Equipment
Chapter 15 - Accessories and Lighting
Chapter 16 - Marking and Safety Signs
Chapter 17 - Technical Documentation
Chapter 18 - Testing and Verification
Chapter 19 - Servo Drives and Motors
Annex A - Explanatory Material
Annex B - Inquiry Form for the Electrical Equipment of Machines
Annex C - Examples of Industrial Machines Covered by NFPA 79
Annex D - Technical Documentation
Annex E - Device and Component Designations
Annex F - Electrical Enclosure Ratings: Type-Rating Versus IP-Rating
Annex G - Kilowatt Outputs with Horsepower Equivalents
Annex H - Minimizing the Probability of Control Function Failure
Annex I - AWG Conductor Cross-Reference Table
Annex J - Electrical Terms Defined
Annex K - Informational References
Index
